GTYQ-GQB-200A 系列点型可燃气体探测器，采用隔爆型结构该产品适用于 Ⅱ A、B、C 级，温度为 T1~T6 的可燃气体或蒸汽与空气形成的爆炸性混合物场所的 1 区、2 区。可广泛应用于各炼油厂、化工厂等易发生可燃气体泄漏的场所，并对这些场所进行长期不间断监测。对应输出（4~20）mA DC 标准电流信号，是保证生命安全及工厂安全的重要工业安全仪。
GTYQ-GQB-200A 点型可燃气体探测器，可广泛应用于各炼油厂、化工厂等易发生可燃气体泄漏的场所。并对这些场所进行长期不间断监测，当检测到超过预设的危险浓度时，将进入报警状态，可激活配接的声光报警器，警示现场周边的作业人员，是保证人身安全及工厂安全的重要监测仪表。
|
1.工作电压： |
(15～30）VDC 可正常工作 |
|
2.检测原理： |
抗中毒催化燃烧、抗湿红外 |
|
3.检测气体： |
甲烷、丙烷、异丁烷、油气混合气等可燃类气体 |
|
4.量 程： |
0-100%LEL |
|
5.传感器寿命： |
洁净空气 5 年 |
|
6.显示方式： |
4+4LED，可显示报警及故障信息 |
|
7.检测精度： |
±3%FS |
|
8.示值误差： |
±3% |
|
9.响应时间： |
T90<15S |
|
10.零点漂移： |
<2%FS |
|
11.量程漂移： |
<2%FS |
|
12.重 复 性： |
±2%FS |
|
13.最大功耗： |
2W（含声光） |
|
14.报警方式： |
本地声、光报警 |
|
15.声光报警： |
90分贝 |
|
16.报警级别： |
三级报警（低报、高报、故障报警指示），报警值现场可调 |
|
17.继 电 器： |
报警联动干接点输出、触电容量：1A、24VDC |
|
18.输出信号： |
三线制标准 4-20mA、RS-485 MODBUS 数字信号输出、HART |
|
19.传输电缆： |
三芯放水屏蔽电缆线径（1.0~1.5）mm2，外径外径φ10 mm |
|
20.防爆等级： |
ExdbⅡCT6Gb/Extb IIIC T85°CDb整机防爆 |
|
21.防护等级： |
IP66 |
|
22.电器接口： |
默认M20*1.5（可选G1/2″、G3/4″、1/2″NPT、3/4″NPT) |
| 23.使用环境： |
(-40～+70）℃ |
| 24.湿 度： |
(10％～95％）RH（无冷凝） |
| 25.压 力： |
(86～106）kpa |
| 26.外壳材质： |
带聚氨酯涂层的低铜铸铝+不锈钢 |
| 27.重 量： |
1.9kg（带声光） |
| 28.安装方式： |
2" 立柱 |
| 29.标定方式： |
磁棒+红外遥控器现场免开盖实现调零、标定操作 |
| 30.报警设定值： |
可调 |
| 31.允许使用场所： |
爆炸性气体危险场所1区或2区 |
产品参数如有变动，以实际为准。
|
GB15322.1-2019 |
可燃气体探测 第1部分：工业及商业用途点型可燃气体探测器 |
|
GB/T 3836.1-2021 |
爆炸性环境 第1部分：设备通用要求 |
|
GB/T 3836.2-2021 |
爆炸性环境 第2部分：由隔爆外壳“d” 保护的设备 |
|
GB/T 3836.31-2021 |
爆炸性环境 第31部分：由防粉尘点燃外壳“t”保护的设备 |
|
GB12358-2024 |
作业场所环境气体检测报警仪 通用技术要求 |
|
GB/T50493-2019 |
石油化工可燃气体和有毒气体检测报警设计标准 |
|
GB3836.15-2017 |
爆炸性气体环境用电气设备 第15部分：危险场所电气安装（煤矿除外） |
|
JJG693-2011 |
可燃气体检测仪检定规程 |
| 序号 | 详细配置 | 数量（个） | 图片 |

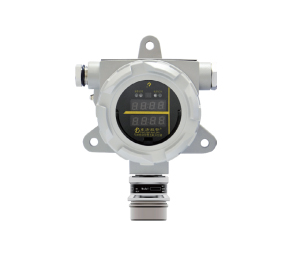

| 1 | 点型可燃气体探测器 | 1 |
|

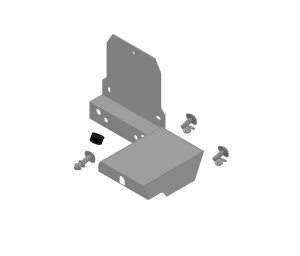

| 2 | 安装支架 | 1 |
|

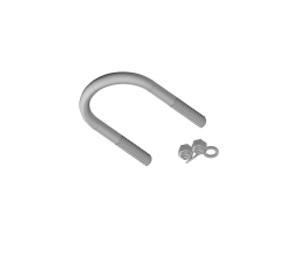

| 3 | U形夹 | 1 |
|

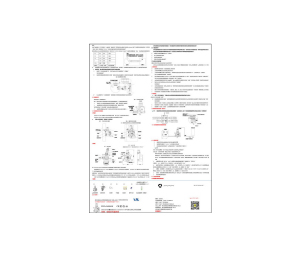

| 4 | 说明书 |
1 |
 |

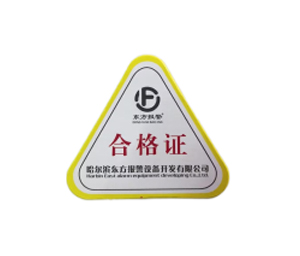

| 5 | 合格证 | 1 |
|
| 6 | 堵头 | 1 |
|

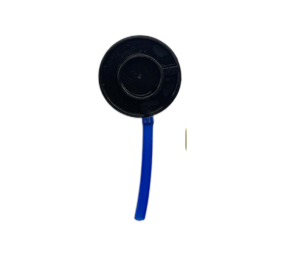

| 7 | 标定罩 | 1 |
|
| 8 |

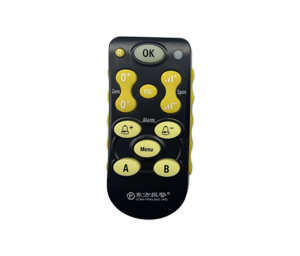

信号调整器 |
1 |  |
| 9 |

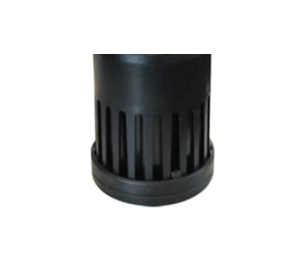

防尘防风沙罩 |
1 |  |
| 10 |

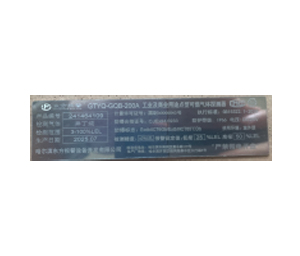

不锈钢标牌/位号牌 |
1 |  |
